1m 망원경 사양

  • 광학계1m, F/8, Ritchey-Chretien
  • 마운트경위대식
  • 초점2개의 Nasmyth 초점 (KASINICS & 4KCCD)
  • 포인팅 정밀도〈 3 arcsec rms
  • 트레킹1 arcsec / 10 minutes
  • slew speed20 deg/sec (인공위성 추적 등)
  • settling time〈 2 sec

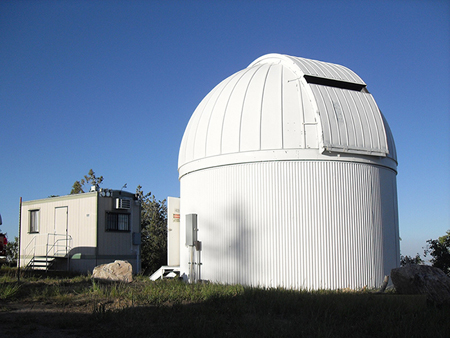

레몬산천문대 1m 망원경 돔

레몬산천문대 1m 망원경 돔

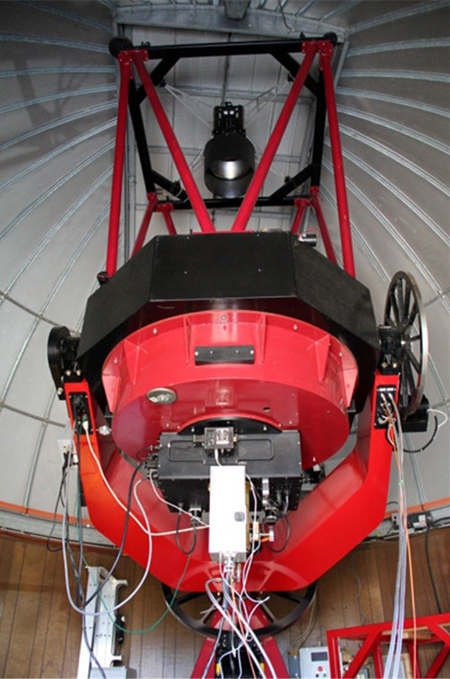

레몬산천문대 1m 망원경

레몬산천문대 1m 망원경

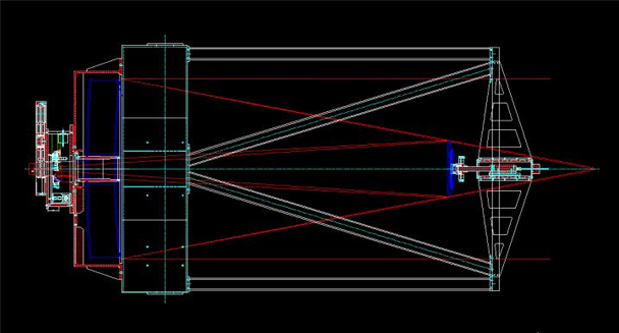

광학계의 구성

1m 자동망원경의 광학계는 주경과 부경 모두 쌍곡면을 지닌 R-C형 광학계 이다. 주경을 구성하고 있는 재질은 HexTeK 사의 벌집형 거울을 사용하고 있는데, 이 거울의 구경은 실제로는 1035mm 이지만 광학 성능의 향상을 위하여 거울의 가장자리를 마스크로 가려서 유효직경을 1m 로 사용하고 있다. 한편 부경을 이루고 있는 재질은 열팽창율이 낮은 zerodure 로써 주경과 부경을 사용하여 구성한 유효 초점비는 약 f/7.5 이다.

1m 자동망원경 광학계의 구성 사진

1m 자동망원경 광학계의 구성 사진

1m 자동망원경 사진

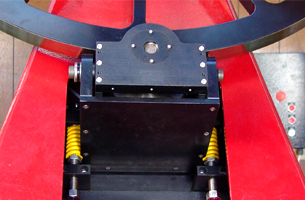

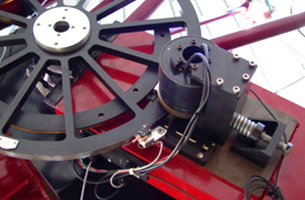

구동계의 구성

이 망원경은 추적성능의 향상을 위하여 마찰 구동 방식을 채택하고 있으며, 적경축 구동은 56 : 1 의 비율을 갖는 적경휠과 샤프트에 의하여 이루어지는데, 적경축 샤프트와 연결되어 있는 서보 모우터의
분해능은 507,904 이고, 적경축의 후면에 부착한 엔코더로 분해할 수 있는 최소 각 분해능은 약 0.137 초각에 해당한다. 또한, 적위축 마찰구동 드라이브 시스템의 구성은 40 : 1 의 비율을 갖는 적위휠과 샤프트로 이루어져 있으며, 적위샤프트에 연결되어있는 서보 모우터의 분해능은 동일한 507,904 이고, 적위축에 부착한 엔코더로 분해할 수 있는 최소 각 분해능은 약 0.068 초각에 해당한다.
한편, 부경의 위치를 읽어내는 초점조정장치에도 구동에 사용한 동 회사의 엔코더를 사용하였으며, 이때 엔코더로 읽어낼 수 있는 부경의 위치 변화는 0.1um이다.

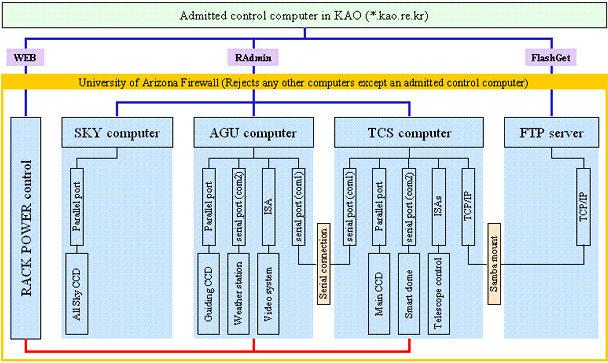

구동계의 구성 사진, Admitted control computer in KAO

시스템 제어 흐름도

이 망원경의 제어는 Radmin 소프트 웨어를 통하여 이루어지고, 관측한 데이타는 FlashGet을 이용하여 가져온다. 또한, 관측시 밤하늘의 상태를 감시하기위하여 전천카메라를 설치하여 관측이
이루어지고 있는동안의 실시간 밤하늘 영상을 감시할수 있도록 하였다. 주요 장비와 컴퓨터들의 리셋을 위하여 rack 에 공급되는 전원은 인터넷을 이용하여 전원을 공급/차단 또는 리셋 할수 있도록
구성하였다. 데이타 다운로드에 소요되는 평균 속도는 1분에 4Mbyte 정도로써, 2K x 2K 이미지의 경우 1장의 다운로드에 소요되는 시간은 총 2분 정도이다. 또한, 시스템의 보호를 위하여 1차적으로는 로컬 컴퓨터의 암호기능을 사용하고 있으며, 2차적으로는 외부의 등록되지 않은 컴퓨터의 접근을 차단 하기 위해서 University of Arizona의 방화벽을 이용하고 있다.
